油圧旋盤の大手サプライヤーとして、私は単動油圧旋盤と複動油圧旋盤の違いに関する多くの問い合わせに遭遇しました。このブログでは、購入を検討する際に情報に基づいた決定を下せるよう、これら 2 種類のマシンの基本的な違い、利点、用途について詳しく説明します。
1. 基本的な動作原理
単動油圧旋盤
単動油圧旋盤は主に一方向の油圧力で動作します。この設定では、油圧を使用して一方向の動作、通常は作業ストロークを生成します。たとえば、油圧ポンプが作動すると、作動油がシリンダー内に押し込まれ、ピストンが特定の方向に移動し、回転機構が駆動されます。作業ストロークが完了すると、ピストンを元の位置に戻すために、多くの場合、バネまたは重力を利用した復帰機構が使用されます。
このシンプルな設計により、単動油圧旋盤は構造と操作の点で比較的簡単になります。これらは、ワークピースを一方向に回転させるだけでよく、複雑な多方向の動きを必要としない軽作業の旋削作業など、一方向の力で十分な用途でよく使用されます。
複動油圧旋盤
対照的に、複動油圧旋盤は油圧を使用して両方向の運動を生成します。油圧システムはシリンダーに 2 つのポートを備えて設計されています。作動油が一方のポートにポンプで送り込まれると、ピストンは一方向に動き、流体がもう一方のポートにポンプで送り込まれると、ピストンは反対方向に動きます。この双方向の動きにより、より正確で複雑な回転操作が可能になります。
回転機構の動きを両方向に制御できるため、柔軟性と効率が向上します。たとえば、耐久性の高い産業用途では、複動機械は回転方向を素早く反転できます。これは、さまざまな角度から複数のパスを必要とする大型で複雑なワークピースの加工などの作業に不可欠です。
2. 構造の違い
単動式機械
単動油圧旋盤は一般的に構造が単純です。これらは通常、油圧ポンプ、単動シリンダ、制御バルブ、および回転機構で構成されます。単動シリンダには作動油を注入するためのポートが 1 つあり、戻り機構は外部コンポーネントであることがよくあります。このシンプルな構造により、製造コストが削減され、メンテナンスが容易になります。ただし、複動式機械に比べて機械の機能と性能も制限されます。
複動機
複動機は構造がより複雑です。シリンダー内の 2 つのポートと、両方向の作動油の流れを調整するためのより高度な制御バルブを備えた、より洗練された油圧システムが必要です。さらに、回転機構は、多くの場合、双方向の力に対処するためにより堅牢である必要があります。この複雑さは製造コストの上昇につながりますが、機械がより広範囲の旋削加工をより高い精度と効率で実行できるようになります。
3. メリットとデメリット
単動式機械の利点
- 費用対効果の高い: 単動油圧旋盤は設計がシンプルなため、一般に購入しやすい価格です。このため、小規模企業や予算が限られている企業にとっては魅力的な選択肢となります。
- 簡単なメンテナンス: コンポーネントが少なく、油圧システムがそれほど複雑ではないため、単動機械はメンテナンスが容易です。これにより、マシンの耐用年数にわたるダウンタイムとメンテナンスのコストが削減されます。
- 単純作業への適性: 高精度で複雑な動きが必要とされない、単純な一方向回転作業に適しています。たとえば、単純な部品の小規模バッチ生産では、単動機械で効率的に作業を行うことができます。
単動式機械の欠点
- 制限された機能：一方向に移動するため、実行できる旋回操作の種類が制限されます。双方向または多方向の動きが必要な複雑な加工作業には適していません。
- 複雑なジョブの効率の低下: 異なる方向からの複数のパスが必要な用途では、単動式機械では、望ましい結果を達成するために追加の手動操作や他の機器の使用が必要になる場合があり、時間がかかり、効率が低下する可能性があります。
複動機のメリット
- 高精度と柔軟性: 双方向の動きにより非常に正確な旋削操作が可能となり、公差が厳しい複雑なワークピースの加工に最適です。追加の手動調整を必要とせずに、多方向回転を簡単に実行できます。
- 効率の向上：複動機は単動機に比べ複雑な旋削加工を短時間で完了できます。これは、回転方向を素早く反転し、中断することなく複数のパスを実行できるためです。
- ヘビーデューティ用途への適合性: 大型の工業用部品や硬質材料で作られた部品の加工など、過酷な旋削作業を処理できます。強力な双方向の油圧力により、高負荷下でもスムーズで効率的な動作が保証されます。
複動機のデメリット
- より高いコスト：構造がより複雑になり、油圧システムが高度になるため、購入コストが高くなります。さらに、複動機械のメンテナンスは、専門的な知識が必要であり、コンポーネントの交換が頻繁になるため、より高価になります。
- 複雑なメンテナンス: 複動機械の高度な油圧システムと追加コンポーネントにより、メンテナンスがさらに困難になります。これには熟練した技術者と特殊なツールが必要であり、全体的な所有コストが増加する可能性があります。
4. アプリケーション
単動式機械
単動油圧旋盤は、一般に次の用途で使用されます。
- 小規模製造: 軽量の金属ブラケットや小さなプラスチック部品など、単純な部品を少量のバッチで生産する小規模な作業場や工場。
- 農業機械の修理：主に一方向の旋削作業で高い精度が要求されない、単純な農業機械部品の旋削および修理に。
- DIY および趣味のプロジェクト: 家庭作業場や趣味の用途では、単動機械は基本的な旋削作業に手頃な価格で使いやすいオプションを提供します。
複動機
複動油圧旋盤は、次の業界で広く使用されています。

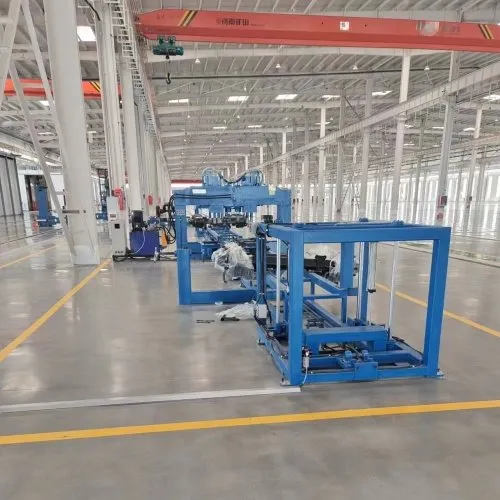

- 自動車製造：エンジン部品、トランスミッション部品、トランスミッション部品などの自動車部品の製造において自動車用アクスル組立ライン。複動機械の高精度と効率は、自動車業界の厳しい品質基準を満たすために非常に重要です。
- 航空宇宙産業: 高精度の旋削加工を必要とする複雑な航空宇宙部品の加工に。双方向旋削を実行できるため、公差が厳しい複雑な形状や機能を作成できます。
- 重機製造: 大型産業機械の製造では、複動機械はシャフト、ギア、大径シリンダーなどの重量物部品の加工に使用されます。これらのアプリケーションの高負荷と複雑な加工要件に対応できます。
5. 結論と行動喚起
要約すると、単動油圧旋盤と複動油圧旋盤のどちらを選択するかは、特定の要件によって異なります。シンプルで一方向の回転作業があり、予算が限られている場合は、単動機械が正しい選択となる可能性があります。ただし、高精度で複雑な旋削加工が必要で、高負荷のアプリケーションを扱う場合には、複動機械の方が良い選択肢です。
プロの油圧旋盤サプライヤーとして、当社はお客様の多様なニーズを満たすために、単動式および複動式の油圧旋盤を幅広く提供しています。当社の機械は、信頼性の高いパフォーマンスと長期耐久性を保証するために、最新のテクノロジーと最高の品質基準に基づいて設計されています。また、包括的なアフターサービスと技術サポートも提供します。

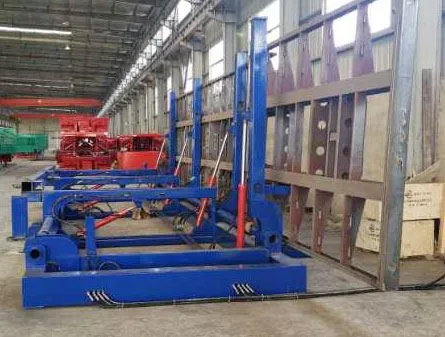

当社の製品についてさらに詳しく知りたい場合、または特定の要件について話し合いたい場合は、お気軽にお問い合わせください。私たちは、お客様のビジネスに最適な油圧旋盤を見つけるお手伝いをしたいと考えています。探しているかどうか全自動裏返し機またはビーム軽量化フランジ加工機、必要なソリューションをご用意しています。
参考文献
- 「油圧機械ハンドブック」は、単動および複動油圧シリンダの原理と応用についての深い知識を提供する、油圧システムおよび機械に関する総合的なガイドです。
- 油圧旋盤の製造と応用に関する業界調査レポートは、この分野の市場動向と技術の進歩についての洞察を提供します。
