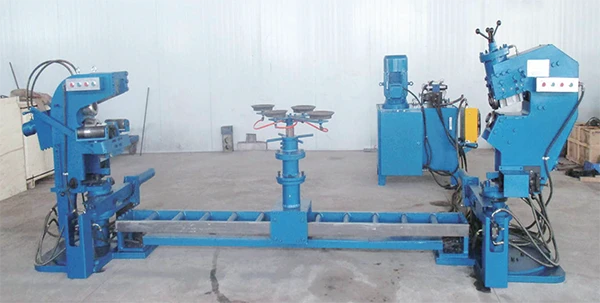

モデルレスヘッドシール機

1、モデルレスヘッドシール機

1つ

2、滑車

セット

3、油圧システム

セット

4、電気油圧プロファイリングシステム

セット

5、真空クランプシステム

セット

1. 加工対象ワークの最大直径：

ф3500ミリメートル

2. 加工対象ワークの最小直径：

ф850ミリメートル

3. エッジ全体の高さ（材料の厚さ5mm）：

50mm

4. 刃先レンチヘッドのR: (内円弧半径)

R20ミリメートル

5. 加工対象ワークの最小R弧（材質や厚さに応じて適宜変更する必要があります）。

R300ミリメートル

6. 加工対象物の厚さ：

Q235A:最大8mm、最小2mm

SUS304:最大6mm、最小2.5mm

7. 回転刃の線速度：

5m～8m/分

8. 楕円形ワークピースの回転速度（円周は約6.5m、材質や厚さに応じて適宜変更する必要があります）：

＜25分のみ

9. 回転する一方向アークヘッドの長軸と短軸の落下高さ：

150mm以下

10. 設備の稼働システム：

11. ホストの寸法（長さ×幅×高さ）：

3800m×1300mm×1400mm

12.動力システム（油圧システム、真空システム）の全体寸法（長さ×幅×高さ）：

1600mm×800mm×1200mm

13. 機械全体の総出力:

＜12KW

14. 利用可能なヘッドタイプ:

フラットヘッド、一方向アークヘッド

15. ヘッドブランクの状態:

CNCプラズマ切断機が断面形状を切り出す
